分支网关

在实施过程，比如“请假流程”、“休假流程”需要根据岗位或天数的数据决定流转不同的节点时，或类似场景，均可使用分支网关实现！

创建分支网关节点

1、入口：【工作流程】-【流程定义管理】
2、点击“在线流程建模”按钮，进入在线流程设计操作页面，设置“分支网关流程”，如下图：

设置分支网关

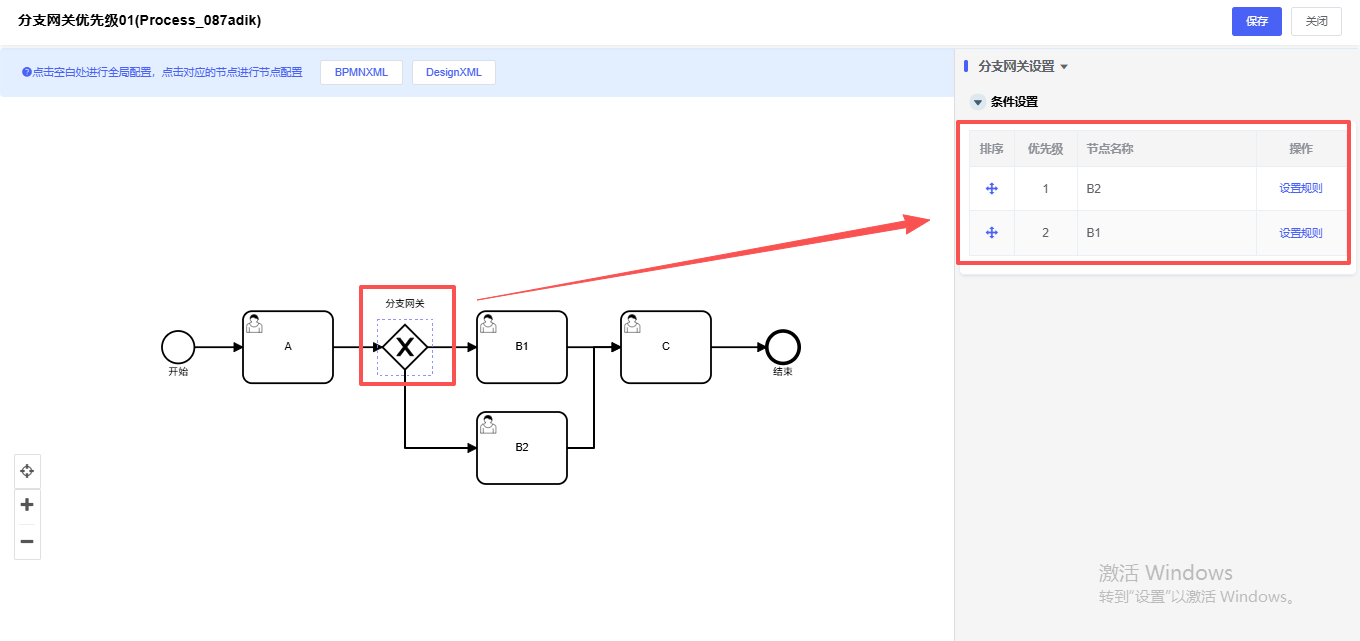

进入设置页面，选中设置分支网关的节点，在右边设置分支网关规则，如下图：

1、规则设置

（1）设置规则

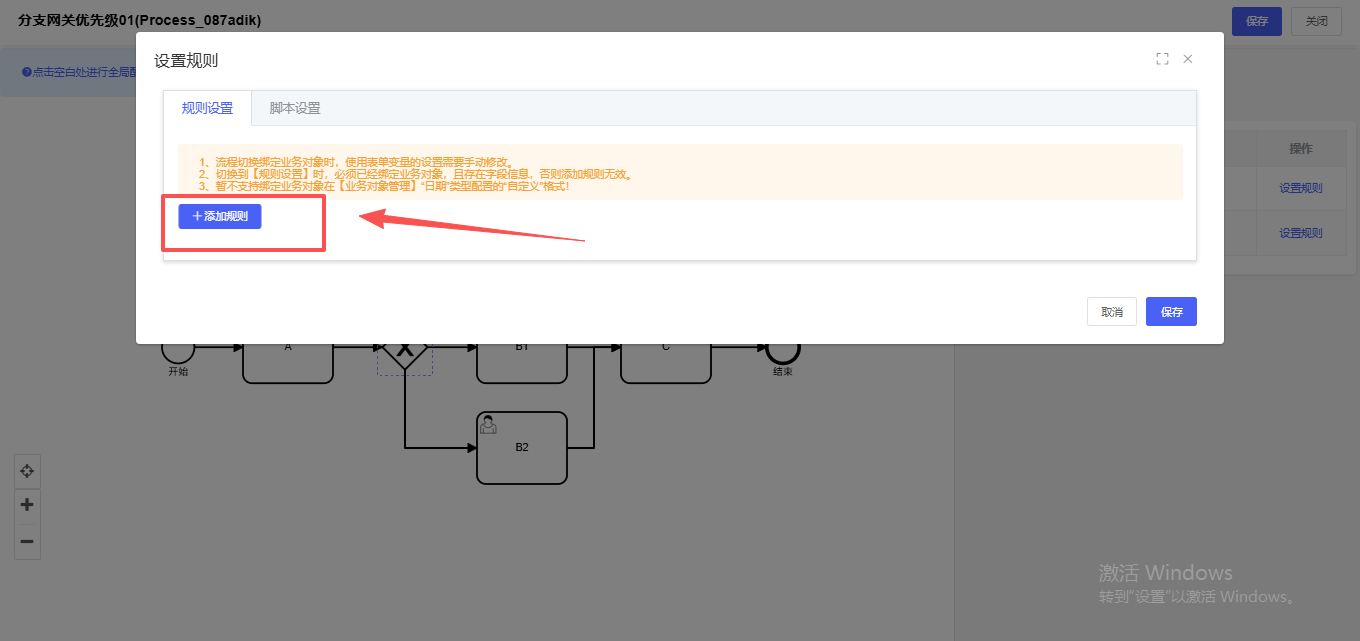

（2）添加条件
一个分支可添加多个条件，多个条件间的逻辑关系可以是所有都满足或者满足任意一个。

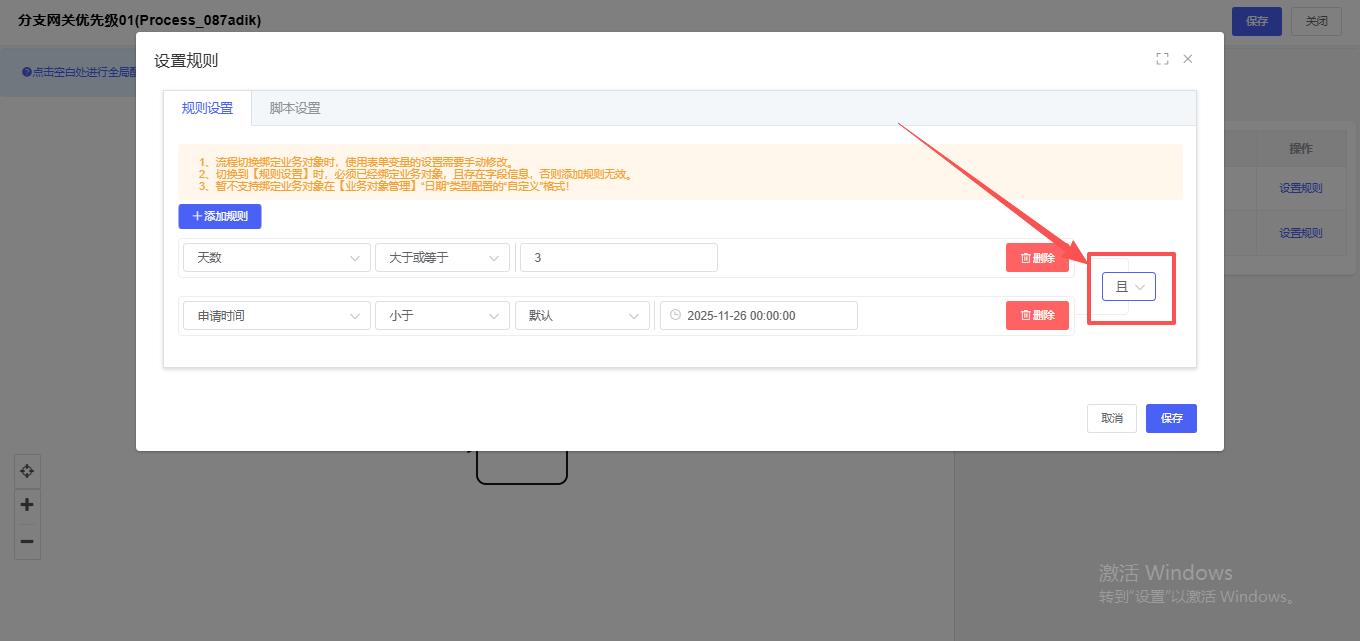

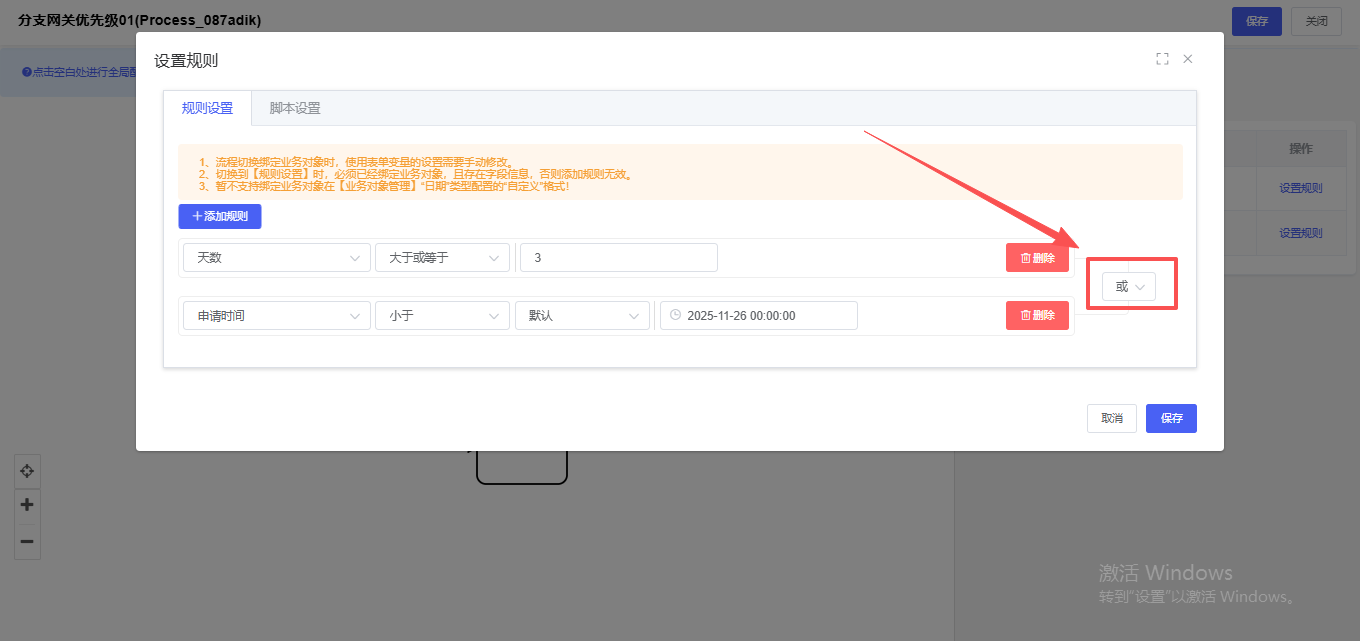

条件之间的逻辑关系
①并且：所有条件必须同时满足流程才能流转到此分支。

②或者：满足其中任意一个条件流转即可流转到此分支。

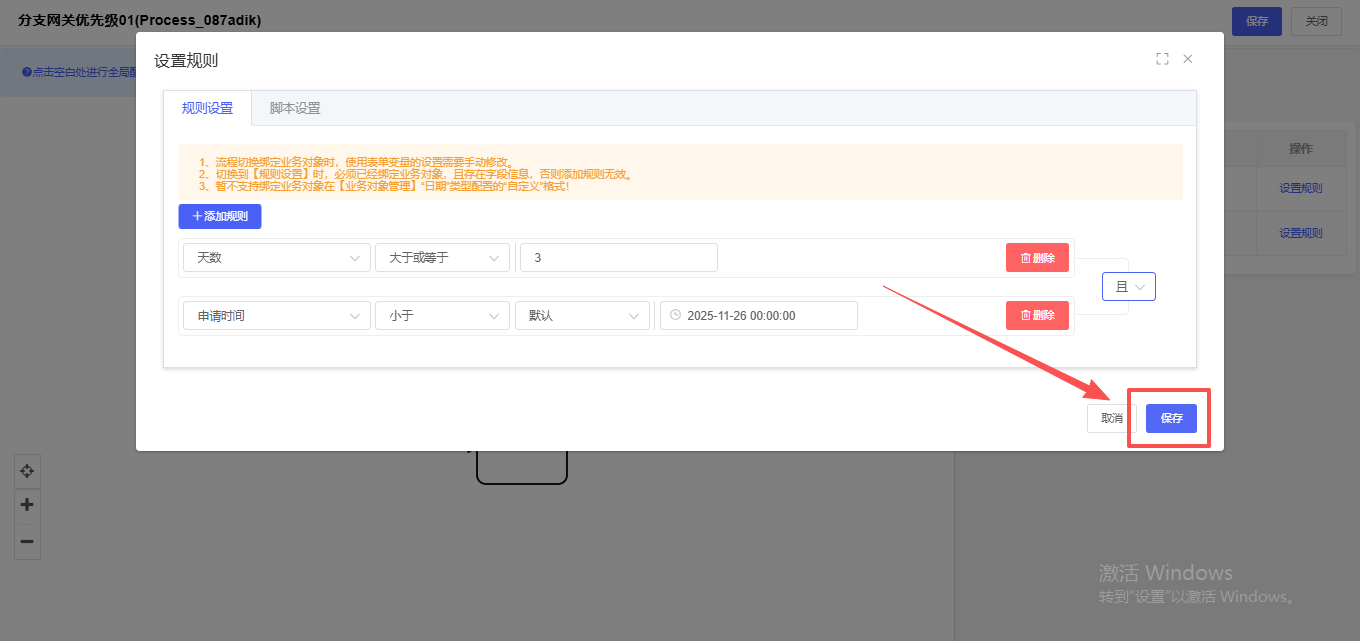

（3）保存设置

温馨提示：
（1）表单字段：显示流程绑定的业务对象字段；
（2）条件表单式：字符串类型条件有等于、不等于、包含以下内容、不包含以下内容；数字类型有等于、不等于、小于、小于或等于、大于、大于或等于；日期类型有小于、小于或等于、大于、大于或等于；
（3）流程切换绑定业务对象时，使用表单变量的设置需要手动修改；
（4）由【脚本设置】切换到【规则设置】时，必须已经绑定业务对象，且存在字段信息，否则添加规则无效；
（5）暂不支持绑定业务对象在【业务对象管理】“日期”类型配置的“自定义”格式！

2、脚本设置

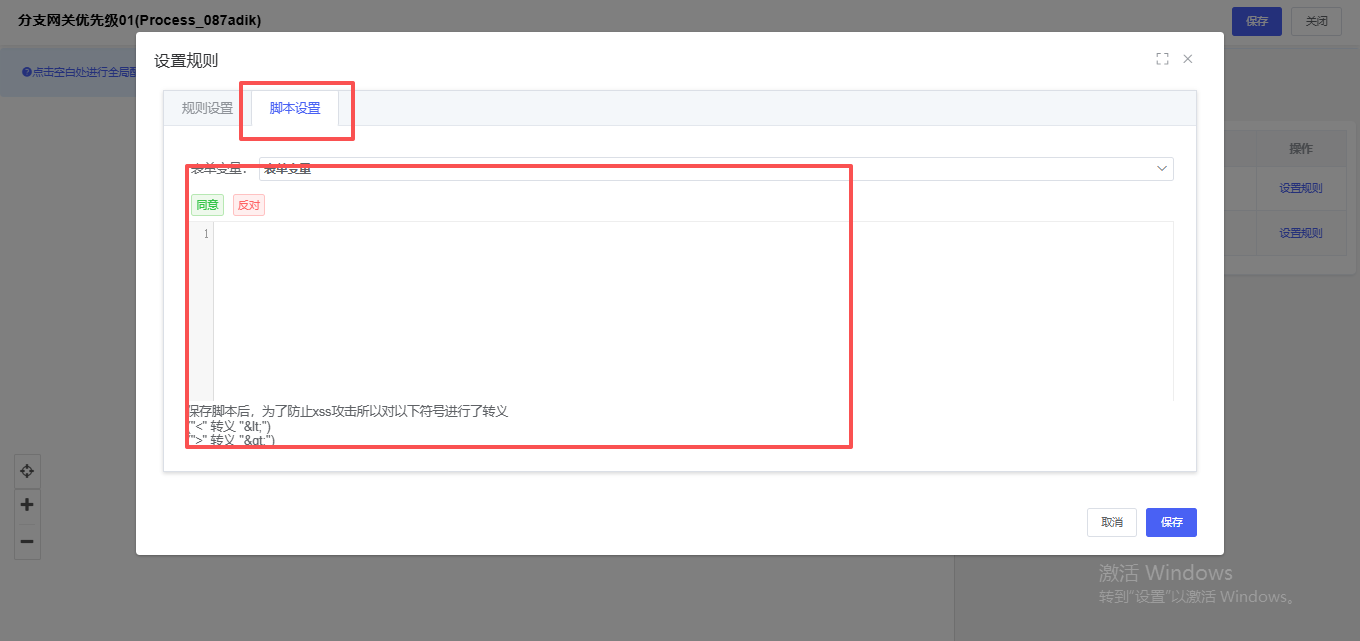

（1）设置脚本

（2）编写脚本

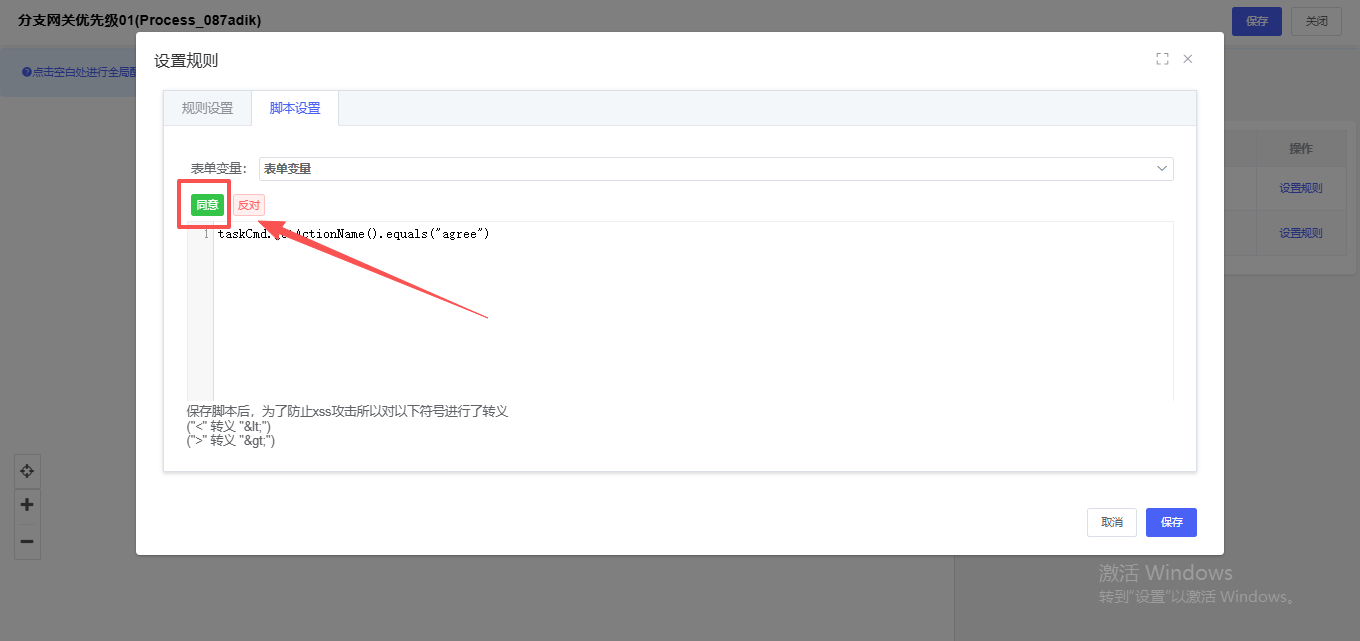

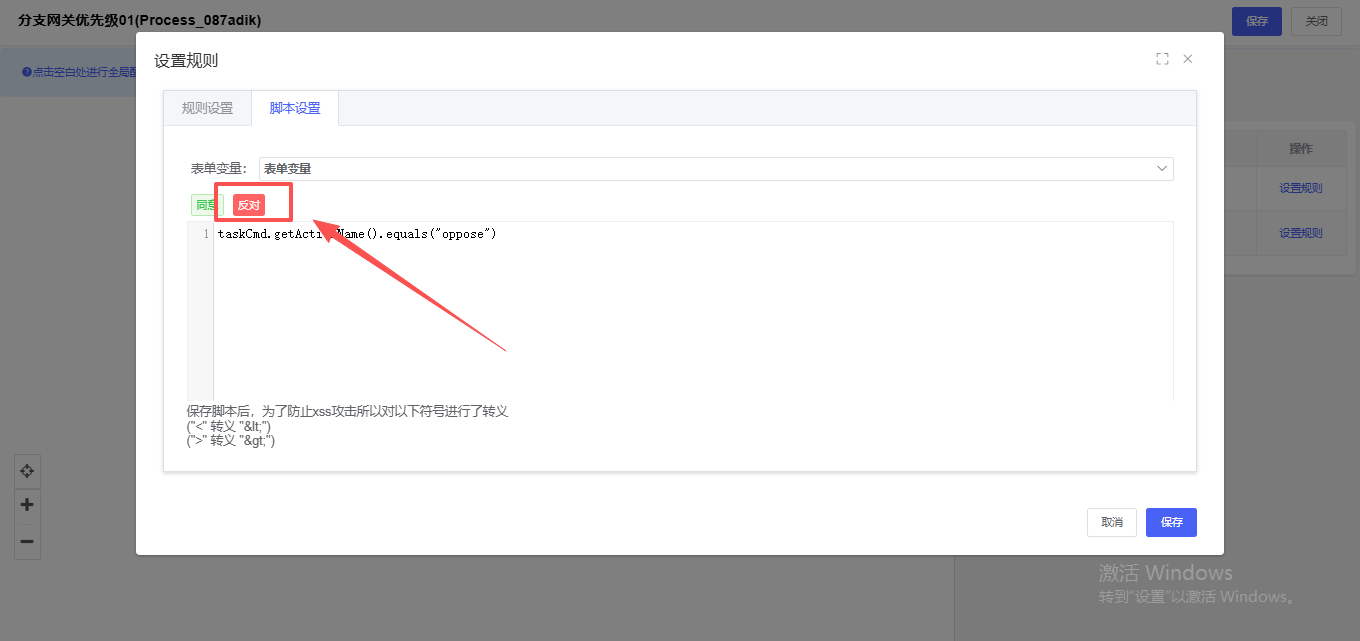

脚本快捷
同意：taskCmd.getActionName().equals(“agree”)
反对：taskCmd.getActionName().equals(“oppose”)


（3）脚本说明
设置分支网关条件：判断岗位信息，前提是需要在流程绑定的表单中维护一个岗位名称的字段信息；

表达式范例说明：
1、字符串：表单存储的是字符串：包含某个字符信息用contains运算符，2个字符串相等用equals分别表达示例如下：
1.1、（岗位名称）contains：xjsqd.get(“gangWei”).contains(“副职”)；
1.2、（岗位名称）equals：xjsqd.get(“gangWei”).equals(“总经理”)；
2、 数字：数字之间运算符可用：>,<,>=,<=,!=,==
2.1、（天数）: xjsqd.getInt(“tianShu”)<=3
3、多个条件结合运算
3.1、多个条件同时满足才往下流转，比如：岗位名称是副职且天数小于3天
xjsqd.getInt(“tianShu”)<=3&&xjsqd.getInt(“tianShu”)>3
3.2、多个条件满足其中之一即可
xjsqd.getInt(“tianShu”)<=3||xjsqd.getInt(“tianShu”)>3
说明：注意标红的结合的运算符，且注意表达式中不要出现空格！

3、排序和优先级

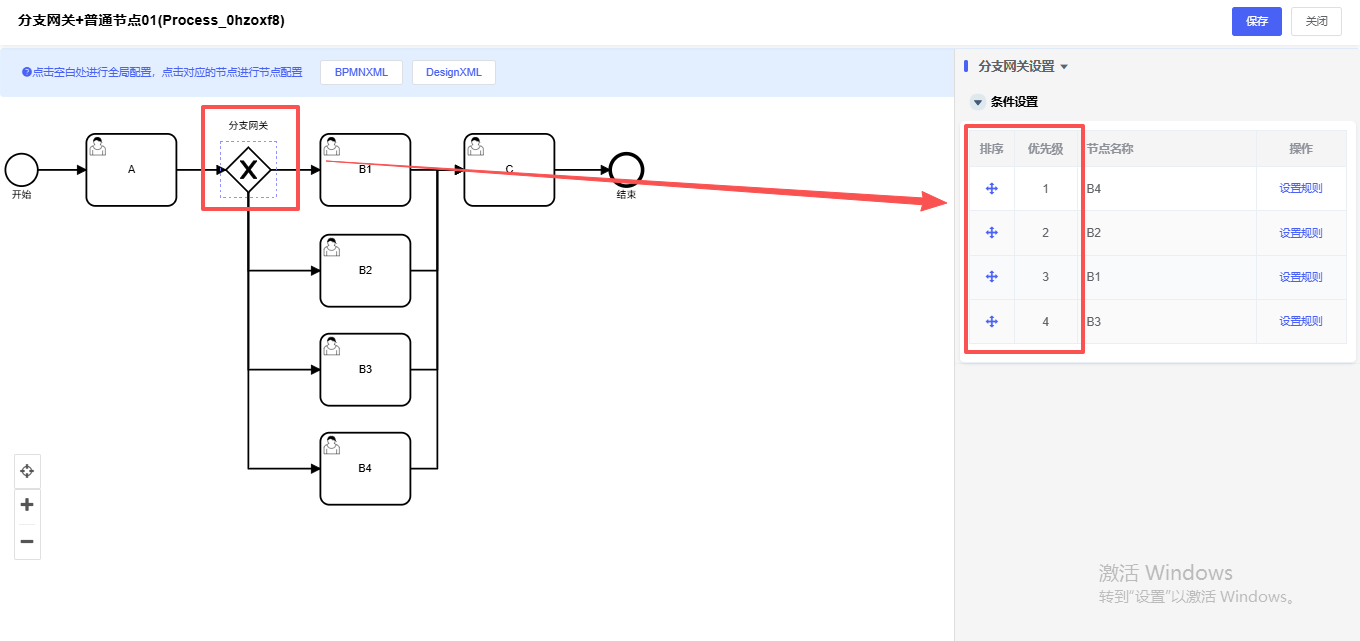

（1）排序：可以拖拽按钮进行重新排优先级的值，默认根据分支网关多条随机排优先级；
（2）优先级：优先级为1的为最高，则当配置规则同时满足时，则只走优先级为1的分支。

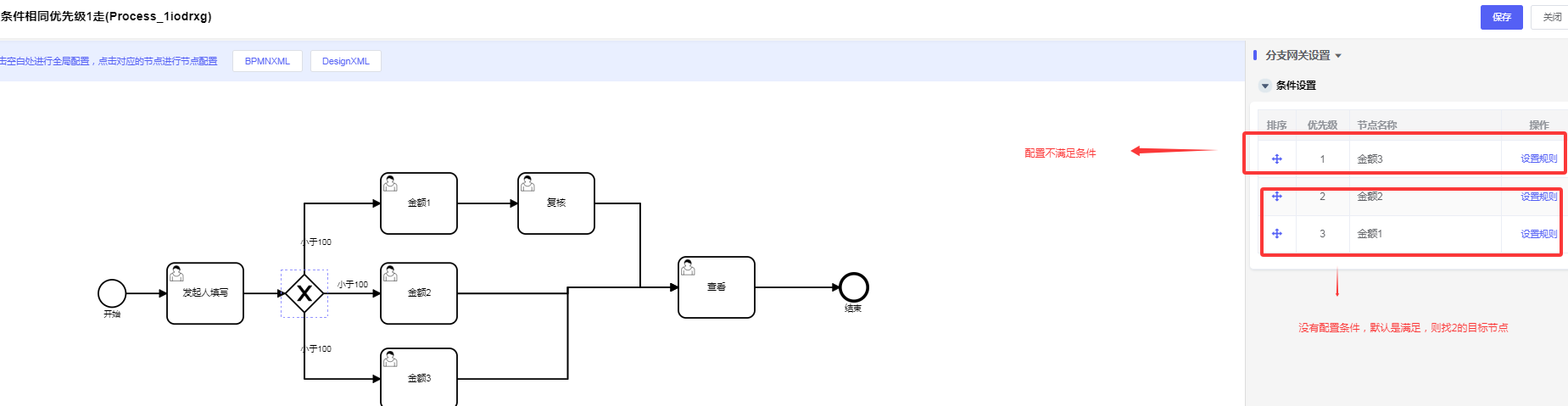

①当分支网关不配置任何条件，默认条件都满足则走优先级1的目标节点；
②当前面配置的分支网关没有满足的，其中有个优先级没配置条件则代表满足，则代表找该没配置优先级较低的目标节点（比如，1和2配置不满足条件，在3,4都没配置，则流转到3进行流转）。
